Load cell Strain Gauge & Weighting Scale

Load cell เป็น  Transducer ชนิดหนึ่งใช้ตรวจวัดแรงตึงเครียดของวัตถุ หรือน้ำหนักที่มากระทำกับตัว Loadcell แล้วแปลงแรงตึงเครียดนั้นให้ออกมาในรูปแบบของความต้านทาน (Ohm) โดยส่วนใหญ่จะใช้วงจร Wheat Stone Bridge (Strain Gauge) ในการแปลงจากความต้านทานให้ออกมาเป็นแรงดัน Vdc ในระดับของ micro Volt - milli Volt  ส่วนมากจะเป็นแบบ 2mV/V หรือ 3mV/V (DC) แรงดัน mV ที่ได้ออกมานั้นจะมีระดับตามแรงดันกระตุ้น (Exciter) ที่ป้อนให้กับ Load cell กับ Spec ของตัว Load cell นั้นๆ
ในการใช้งานจริงนั้นแรงดันกระตุ้น(Exciter)นั้นโดยปกติจะนิยมใช้ 5 Vdc, 12 Vdc เนื่องจากหาง่ายตามท้องตลาด แต่ถ้าเราใช้ Weighting Indicator เพื่อรับค่าน้ำหนัก ก็จะมี Exciter มาให้เลยอาจจะเป็น 5 Vdc หรือ 10 Vdc เพื่อความสะดวกในการใช้งาน
เนื่องจาก Loadcell เป็นเหมือน Sensor ที่วัดค่าน้ำหนักชนิดหนึ่ง ดังนั้นค่าที่ส่งออกมา  จึงต้องมีตัวหน้าจอหรือ display มาเชื่อมต่อ และนำค่าที่วัดได้ไปโชว์ให้เห็นเป็นตัวเลข โดยการเชื่อมต่ออาจจะใช้เป็น
 Indicator (EP3101-K) , Score board , PLC Module Weighting ( XD-E2WT-A) เป็นต้น
ซึ่ง Loadcell แบ่งตามประเภทการใช้งาน ที่แตกต่างกันออกไป  ในที่นี้พูดถึง Load cell Strain Gauge
ก็จะถูกแบ่งออกเป็น 2 ประเภท
แบบที่ใช้แรงกด
แบบที่ใช้แรงดึง




ชนิด Shear Beam หรือ Single point ใช้งานน้ำหนักทั่วไปเช่น อาหาร,คน,สัตว์

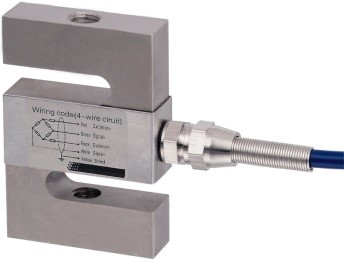

ชนิด S type / S-Beam    ใช้กับงานที่ห้อยหรือแขวนเช่น เครน,รอก

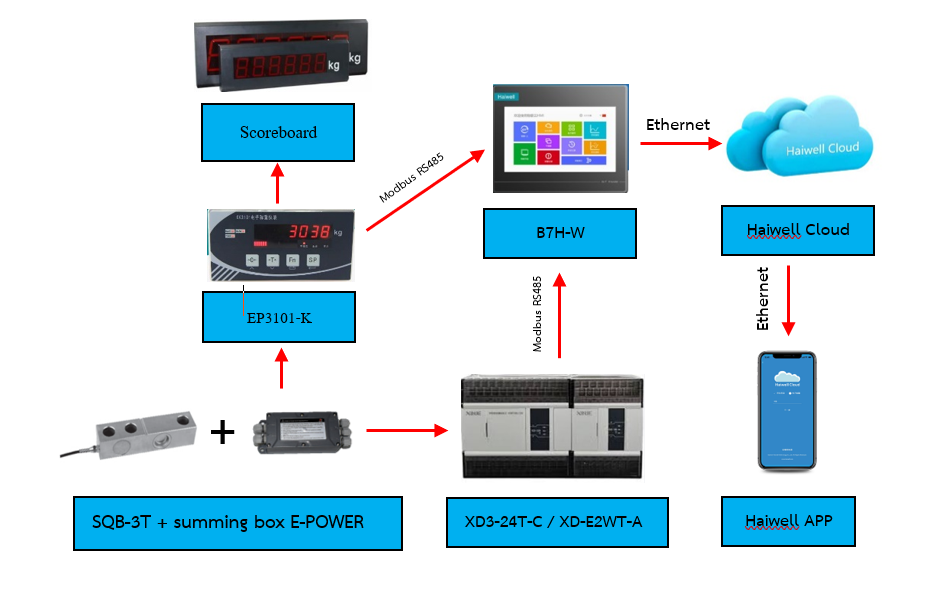

ตัวอย่างการประยุกต์ใช้งาน Load cell Strain Gauge & Weighting Scale
