หลักการทำงานของ RS232

มาตรฐาน RS232 เป็นมาตรฐานที่รับ/ส่งข้อมูลแบบ Full duplex คือสามารถรับและส่งข้อมูลได้พร้อมกันทั้งคู่ในเวลาเดียวกัน โดยการรับ/ส่งข้อมูลนั้นจะใช้สายไฟทั้งหมด 3 เส้น ได้แก่

Tx (Transmit data) คือ สายส่งข้อมูล ซึ่งสายเส้นนี้จะมีหน้าที่ในการส่งข้อมูลเท่านั้น
Rx (Receive data) คือ สายรับข้อมูล ซึ่งสายเส้นนี้จะมีหน้าที่ในการรับข้อมูลเท่านั้น
GND (Signal ground) คือ สายกราวด์ เป็นสายเทียบหรืออ้างอิงแรงดันไฟฟ้า 0V

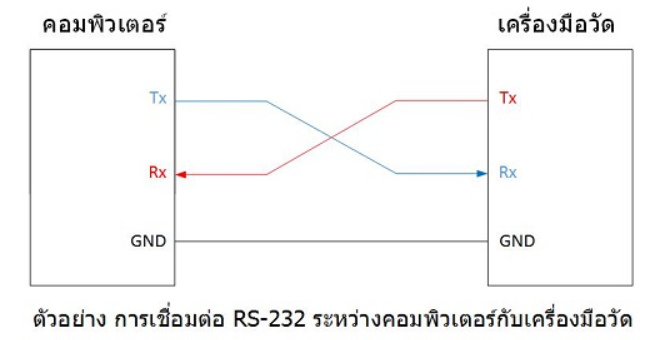

จากภาพเป็นตัวอย่างการเชื่อมต่อแบบ RS232 ของเครื่องมือวัดอุตสาหกรรมกับคอมพิวเตอร์ เพื่อตั้งค่าเครื่องมือวัดผ่าน Software โดย

Tx (เครื่องวัด) จะถูกต่อเข้าที่ Rx (คอม) เพื่อส่งข้อมูลจากเครื่องวัดไปยังตัวรับของคอมพิวเตอร์
Rx (เครื่องวัด) จะถูกต่อเข้าที่ Tx (คอม) เพื่อรับข้อมูลที่ถูกส่งมาจากคอมพิวเตอร์
GND (เครื่องวัด) จะถูกต่อเข้าที่ GND (คอม) เพื่อเทียบสัญญาณแรงดัน 0V

ตัวอย่างการใช้งาน RS232

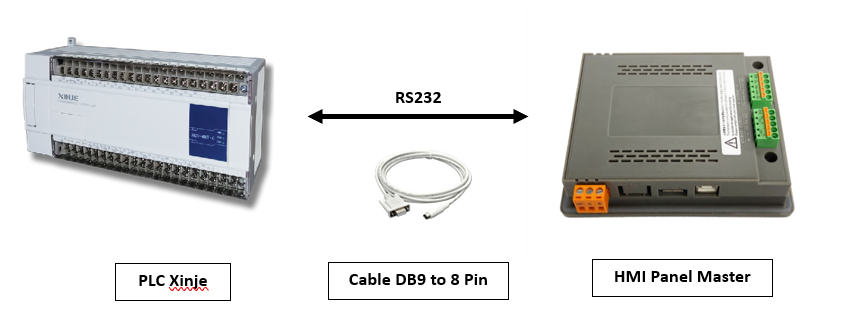

การเชื่อมต่อระหว่าง PLC Xinje กับ HMI Panel Master โดยใช้การสื่อสาร RS232 ใช้สาย DB9 to 8 Pin

หลักการทำงานของ RS485

มาตรฐาน RS485 คือมาตรฐานที่รับ/ส่งข้อมูลในแบบ Half duplex คือสามารถรับและส่งข้อมูลได้ทีละอย่างเท่านั้นไม่สามารถทำทั้งสองอย่างได้ในเวลาเดียวกัน ถ้าจะให้พูดแล้วเห็นภาพก็คงคล้ายๆลักษณะของวิทยุสื่อสารที่ต้องคอยสลับกันพูดทีละครั้ง

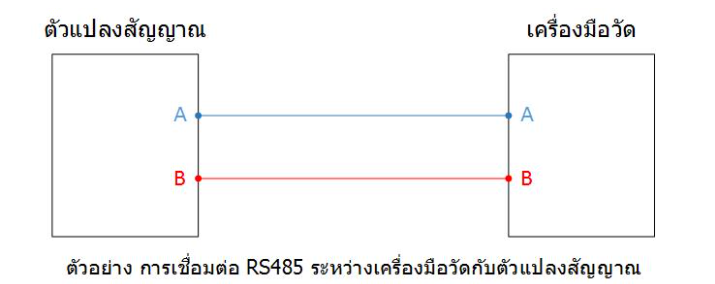

สำหรับการรับ/ส่งข้อมูลดิจิตอลแบบ RS485 นั้น จะส่งข้อมูลโดยใช้สายไฟเพียงแค่ 2 เส้นคือ A และ B เป็นตัวบอกค่ารหัสดิจิตอล (Digital code) โดยใช้ความแตกต่างของแรงดันไฟฟ้าระหว่างขั้ว A และ B เป็นตัวบอกดังนี้

เมื่อ Va - Vb ได้แรงดันไฟฟ้าน้อยกว่า -200 mV คือสัญญาณดิจิตอลเป็น 1
เมื่อ Va - Vb ได้แรงดันไฟฟ้ามากกว่า +200 mV คือสัญญาณดิจิตอลเป็น 0

มาตรฐาน RS485 สามารถเชื่อมต่อการรับส่งข้อมูลแบบเครือข่าย (Network) โดยมีอุปกรณ์ในเครือข่ายได้สูงสุดถึง 32 ตัว ซึ่งในเครือข่ายนั้น จะต้องมีอุปกรณ์อยู่ 1 ตัว ทำหน้าที่คอยจัดคิวการสื่อสารในเครือข่าย ซึ่งเราจะเรียกอุปกรณ์ตัวนี้ว่า "Master" และอุปกรณ์ส่วนที่เหลือเราจะเรียกว่า "Slave" โดยที่ Slave แต่ละตัวจะมีหมายเลข Address ของตัวเอง และเมื่อตัว Master ต้องการสั้งการตัว Slave ตัว Master จะส่งชุดคำสั่งพร้อมระบุหมายเลข Address ไปยังอุปกรณ์ Slave ทุกตัว เมื่ออุปกรณ์ Slave ได้รับคำสั่งและคำสั่งนั้นมีหมายเลข Address ตรงกับตัวเอง อุปกรณ์ Slave ถึงจะทำตามคำสั่งของ Master เป็นลำดับไป

จำนวนอุปกรณ์สูงสุดในเครือข่าย RS485

นี่เป็นอีกหนึ่งคำถามที่ผู้ใช้หน้าใหม่สงสัยมากที่สุดในโลก หากตามมาตรฐานแล้ว เครือข่าย RS485 สามารถมีอุปกรณ์ในระบบได้สูงสุด 32 ตัว เมื่ออุปกรณ์เหล่านั้นมีความต้านทานไฟฟ้าภายใน 12 k แต่ปัจจุบันการออกแบบอุปกรณ์อิเล็กทรอนิกส์ได้พัฒนาจนมีความต้านทานไฟฟ้าภายในที่สูงมาก (ในหลัก M) ซึงทำให้เครือข่าย RS485 สามารถมีอุปกรณ์ในระบบได้สูงสุดถึง 256 ตัว นอกจากนี้เครือข่าย RS485 ยังสามารถใช้ตัวขยายสัญญาณ (Repeater) สำหรับเพิ่มอุปกรณ์ในเครือข่ายได้ถึงหลายพันตัวและครอบคุมระยะหลายกิโลเมตรกันเลยทีเดียว

ตัวอย่างการใช้งาน RS485

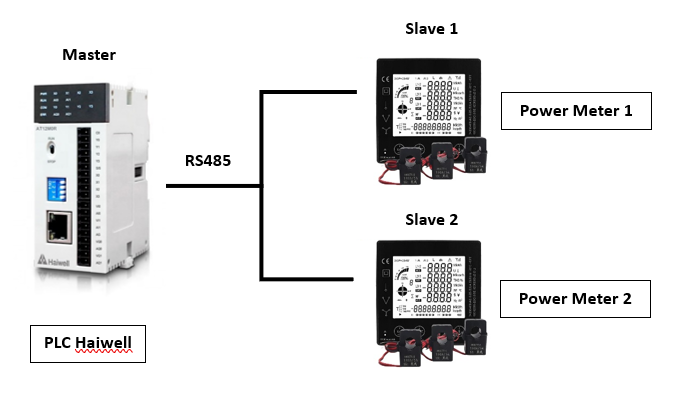

การเชื่อมต่อระหว่าง PLC Haiwell กับ Power meter โดยใช้การสื่อสาร RS485 โดย PLC Haiwell ทำหน้าที่เป็น Master ส่วน Power meter ทำหน้าที่เป็น Slave โดยกำหนดให้ Power meter ตัวที่ 1 Address " 1" และ Power meter ตัวที่ 2 Address "2"
